濟南翰森10000kN壓剪試驗機發往貴陽

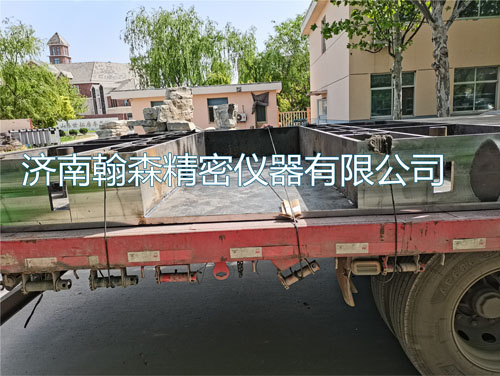

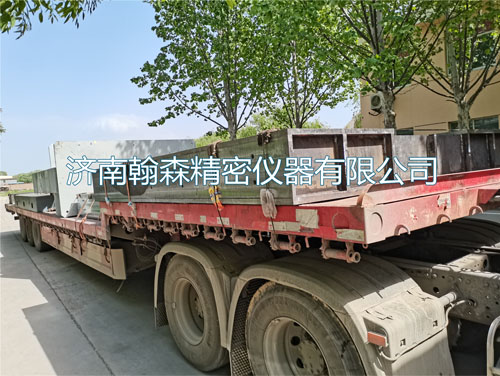

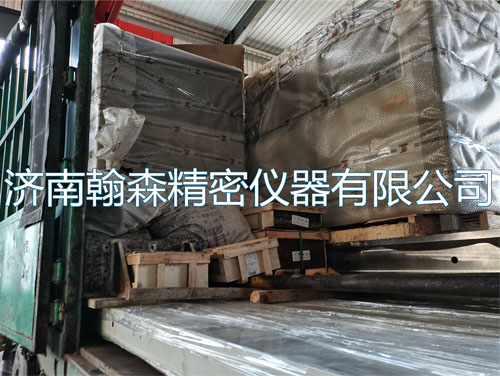

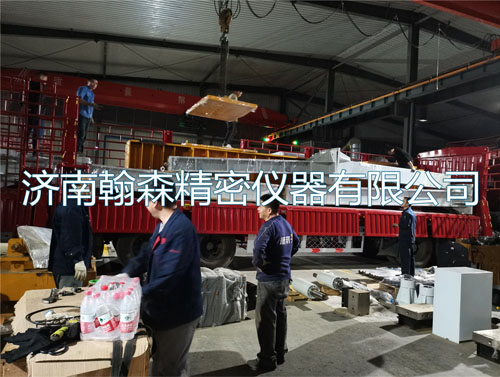

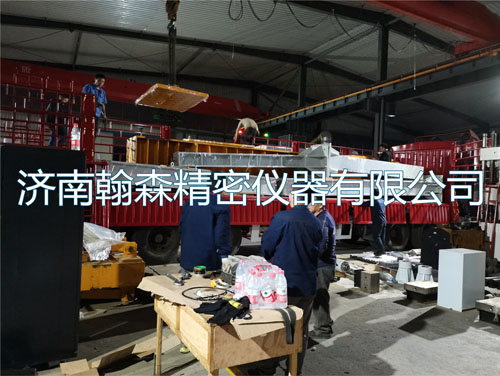

      濟南翰森精密儀器有限公司于05月02日打包裝車10000kN壓剪試驗機發往貴州貴陽。

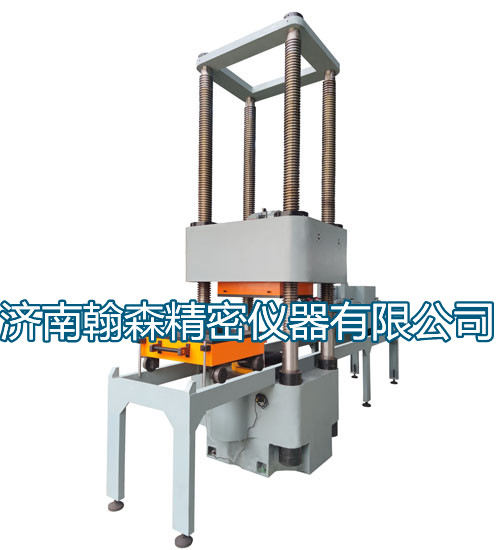

      HST-10000微機控制橋梁支座壓剪試驗機采用油缸下置式、四立柱結構，機架剛度強度高，變形小，滿足公路、鐵路橋梁板式、盆式、球型支座的檢測要求，試驗空間無級可調，方便不同高度的試驗需求。采用自主研發的專有多通道閉環協調加載電液伺服控制系統，微機控制協調多級液壓加載、連續加荷平穩、多級試驗力保持，自動采集并儲存數據、繪制曲線，自動打印試驗報告，計算機適時控制試驗進程、顯示試驗力及試驗曲線、操作簡單可靠。

主要技術指標及參數

1垂向加載部分

1.1zui大試驗力：10000kN；

1.2試驗力測量范圍：1%-100%F.S（100~10000kN）；

1.3試驗力測量精度：≤示值的±1%，試驗力分辨率：≤1kN；

1.4油缸空載zui大速度：50mm/min；

1.5油缸zui大行程：300mm；

1.6位移測量范圍：0～300mm；

1.7位移測量精度：≤±1%F.S；橫梁升降速度范圍：0---200mm/min

1.8變形測量分度值：0.001(垂向變形)， 0.001(徑向變形)；

1.9變形測量： 四只光柵式數字位移傳感器測量試樣垂向變形；

四只光柵式數字位移傳感器測量試樣徑向變形；

變形測量范圍：0～50mm（垂向變形）、0～12.7mm（徑向變形）；

1.10試驗調整空間：0～1500mm；

1.11試驗zui大空間：1500mm；

1.12上壓板尺寸：1050mm×1050 mm×160mm（帶有刻線，便于試樣安裝對中）；

1.13小車壓板尺寸：1050mm×1050 mm×160mm（帶有刻線，便于安裝對中）；

1.14等速試驗力控制范圍：0.5kN/s～25kN/s；

1.15等速位移控制范圍：0.5 mm /min～50 mm /min；

1.16控制方式和數據處理：計算機伺服控制系統及數據（試驗力、位移）圖形采集處理等；

1.17主油缸測力方式：采用高精度離子束濺射薄膜壓力傳感器力；）控制方式：液壓加載，電液伺服閉環控制，高精度油壓傳感器量，屏幕顯示。

1.18采用低阻尼組合式密封元件，試驗力保持穩定可靠。

2 橫向剪切部分

2.1zui大試驗力：3000kN；

2.2試驗力測量范圍：2%-100%F.S. （40 kN～2000 kN）；

2.3試驗力準確度：≤示值的±1%；試驗力分辨率：≤1kN

2.4油缸：采用單出桿雙作用活塞缸，zui大行程200mm；

2.5油缸空載zui大速度：60mm/min；

2.6位移測量范圍：0～200mm；

2.7位移測量精度：≤±1%F.S；

2.8變形測量分度值：0.001；

2.9變形測量：兩只光柵式數字位移傳感器測量試樣橫向剪切變形；

2.10變形測量范圍：0～150mm

2.11變形測量精度：≤±0.5%F.S；

2.12剪切板尺寸：1050mm×1535mm×30mm；moca板尺寸：1050mm×1090mm×30mm；

2.13測力方式：高精度負荷傳感器測力；

2.14水平剪切裝置升降：浮動液壓缸調整，水平剪切裝置進退：電機驅動；

2.15負荷保持功能：高精度進口伺服閥負荷保持，進行橫向剪切力多級控制；

2.16采用進口的組合式密封元件，試驗力保持穩定可靠。

2.17控制方式：液壓加載，電液伺服閉環控制，高精度負荷傳感器測量，屏幕顯示。

2.18垂直浮動協調機構自動隨試樣的變形自行調整垂直位置；

2.19剪切板與水平剪切油缸的運動軸線保持一致，不左右擺動；

3 轉角部分

3.1zui大轉角頂出力：600kN；zui大轉動力矩：600kN·m；

3.2試驗力測量范圍：2%-100%F.S，(12kN～600kN)；荷載分辨率：0.1kN；

3.3試驗力準確度：≤示值的±1%；

3.4油缸zui大行程：200mm；

3.5油缸空載zui大速度：0～110mm/min；（無級可調）

3.6位移測量范圍：0～200mm；

3.7位移測量精度：≤±1%F.S；

3.8變形測量范圍：0～50mm（用垂向的四只傳感器）；

3.9變形測量分度值：0.001mm；

3.10變形測量精度：≤±0.5%F.S；

3.11變形測量：四只光柵式數字位移傳感器測量試樣的翻轉變形；

3.12測力方式：高精度負荷傳感器測力；

3.13負荷保持功能：高精度進口伺服閥負荷保持，進行轉角力的多級控制；

3.14采用進口的組合式密封元件，試驗力保持穩定可靠；

3.15轉角板尺寸：1320mm×1050mm×120mm；

3.16控制方式：液壓加載，電液伺服閉環控制，高精度負荷傳感器測量，屏幕顯示。

3.17設備尺寸：

控制柜尺寸（長寬高）：1.26*0.95*1.05mm

主機尺寸（長寬高）：7030*1870*4350mm

油源尺寸（長寬高）：1400*700*1500mm

3.18設備噸位約40T
