05月11日發貨高溫端面moca磨損試驗機

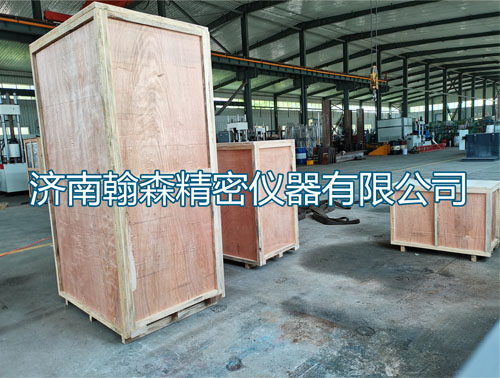

      濟南翰森精密儀器有限公司于05月11日打包裝車高溫端面moca磨損試驗機發往廣東。

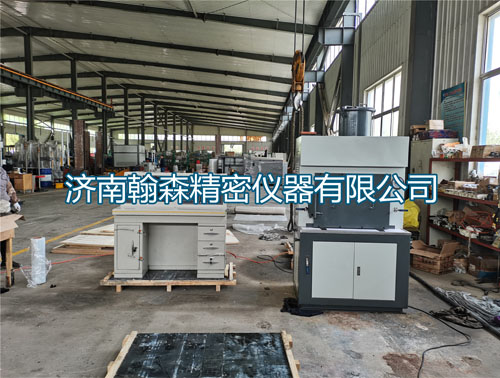

一、外觀

      該試驗機主體結構為機電液一體式結構。主機的右側為計算機控制顯示部分。

二、主要用途

      該機以端面滑動moca形式，在浸油潤滑和無油潤滑條件下，對環狀試樣施加較高的端面試驗力，用于評定材料的高溫moca磨損xing能。該機可以根據需要，配備材料的常溫高溫moca磨損xing能。

      該機為機電液一體化精密試驗儀器，采用進口齒輪泵為動力源，溢流閥、節流閥、換向閥jun為華德原裝。液壓缸采用無moca柱塞缸，確保力值傳遞準確。主軸電機選用松下交流伺服電機及控制器，調速范圍寬，低速轉矩大，噪聲低 。測量參數包括試驗力、moca力、試驗時間、主軸轉數、轉速，溫度，當任何一個參數超過預置值時，對應的報警燈亮，同時主軸停止轉動。所有試驗參數jun可以在計算機屏幕上顯示，記錄溫度—時間曲線、moca力—時間曲線、試驗力—時間曲線、moca力.moca系數—時間曲線。

三、主要技術指標

1.試驗力

1.1軸向試驗力工作范圍（無級可調）：50～10000N

1.2試驗力示值相對誤差：±1%

1.3試驗力示值零點感量：±1.5N

1.4試驗力自動加荷速率：500N/min

1.5試驗力長時自動保持示值相對誤差：±1%

2.moca力矩

2.1測定zui大moca力矩：10N.m

2.2moca力矩示值相對誤差：±2%

2.3moca力荷重傳感器：500N

2.4moca力臂距離：50mm

3.主軸無級變速范圍

3.1單級無級變速系統：200～2000r/min

3.2主軸轉速誤差：±1%

4.試驗介質： 油、水、泥漿、磨料等。

5.試驗機加熱系統

5.1工作范圍：室溫～260℃

5.2 K型熱電偶：2支（配筒式加熱爐）

5.3溫度控制精度：±（0.3+0.005t）℃ 式中“t”為試驗溫度絕對值

6.試驗機主軸錐度：1：7

7.試驗機主軸與下副盤zui大距離：＞75mm

8.試驗機主軸控制

8.1手動控制

8.2時間控制

8.3轉速（周期）控制

8.4moca力矩控制

9.試驗機時間顯示與控制范圍：1s～999

10.試驗機轉速（周期）顯示與控制范圍：（1～99）×105

11.試驗機主電機輸出zui大力矩：5N.m

12.試驗機外形尺寸（約）〈L×B×H〉：1200×800×1760mm

13.試驗機凈重：800kg

四、試驗機工作條件

1．在室溫10℃-35℃范圍內，相對濕度不大于80﹪；

2．在穩固的基礎或工作臺上，正確安裝；

3．在無震動的環境中；

4．周圍無腐蝕xing介質；

5．使用電源：三相四線制380V， 220V；

6．電源電壓的波動范圍不應超過額定電壓的±10﹪；

7．試驗機電源應有可靠接地；頻率的波動不應超過額定頻率的2﹪；

五、試驗機結構介紹

      該試驗機主要由主軸及其驅動系統、液壓施力系統、moca副、電氣控制箱等部分組成。由試驗機外觀照片可以看到，試驗機下部是機座，機座左部裝有油缸、活塞。機座后部裝有液壓油源。在機座的左上部是主軸及驅動系統，在主軸和活塞之間是moca副和moca力測量機構。在機座的右上部是電氣控制箱，完成試驗機各參數的測量和控制。

六、試驗操作

(1)在液晶顯示器下方有一電腦主機開關，接通電源后，按下此按扭，打開電腦主機，從桌面上打開控制系統。

(2)依次打開主機控制面板上的電源開，壓力油泵開，預熱30分鐘左右,。

(3)調整轉速。

(4)設定試驗參數。

(5)清零操作。

(6)溫度控制部分。該溫度控制器是為完成SH/T0189-92  參數已設定完畢。

具體操作可參照以下步驟：

1. 接通電源，按下電腦主機開關，從桌面打開控制系統。

2.打開電源開， 打開油泵開，預熱30分鐘左右，預熱過程中通過轉速給定調節轉速，直到達到試驗方法要求的理想狀態。調節轉速的具體步驟:首先單擊參數控制系統欄中電機測試按扭，此時轉速顯示區域顯示一定數值，通過轉速給定調節轉速,順時針減小,逆時針增大，直到達到試驗方法要求的理想狀態,單擊停止測試。（轉速調整時油缸升降按扭必須處于關閉狀態）。

3安裝試樣。先安裝上試樣，將上試樣安裝到正確位置后用鎖緊螺釘固定，再安裝下試樣。

4．試樣安裝好后，進行參數設置。

5. 加載試驗力，首先按下油缸升降開（綠色）按扭，點擊手動加載，，然后順時針旋轉手動加荷手輪，使柱塞上升，在試驗試樣觸前，對試驗力清零。（此時使力矩輪處在適當位置，不至于在上升過程中保險桿撞上保險柱）當試驗力（如設定值為300N時,應手動加載到250N左右）接近設定值時,設定自動加載速度（50）,選擇自動加載使試驗力加到設定值。當試驗力達到設定值時，將自動加載速度改?。?），將力矩輪撞頭頂?shù)搅刂紊稀?/span>

6.如需測溫，接能鉑電阻接插件，打開溫控器電源開關，按下參數控制系統中的開始按鈕，試驗開始。

7.試驗結束后，等柱塞降下來之后,按下油缸升降關（紅色）按鈕，分析數據。保存數據。
