加高加寬10T電子萬能試驗機

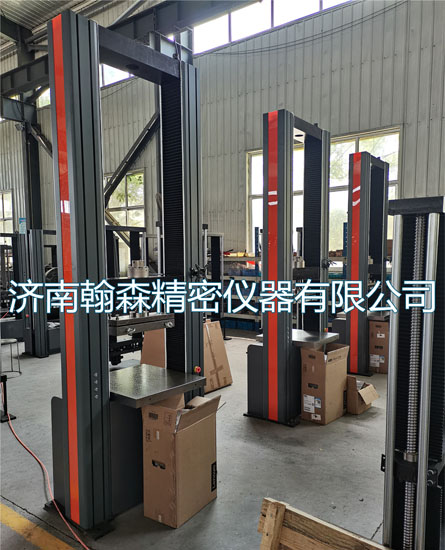

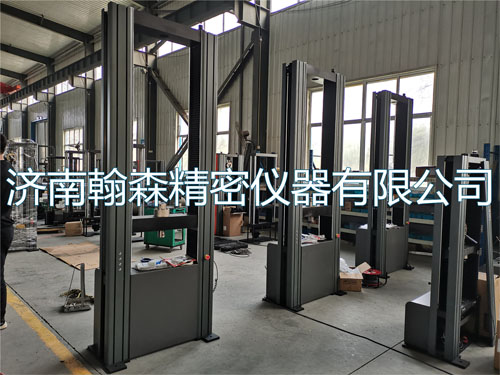

一、外觀

      該試驗機主體結構為雙絲杠門式結構，雙空間試驗，其中上空間為拉伸空間，下空間為壓縮空間，進行試驗力校準時應將標準測力計放在工作臺上。主機的左側為計算機控制顯示部分。整機結構大方，操作方便。

二、概述

      本試驗機采用電機及調速系統一體化結構驅動皮帶輪減速系統，經減速后帶動精密絲杠副進行加載。電氣部分包括負荷測量系統和位移測量系統組成。所有的控制參數及測量結果jun可以在計算機屏幕上實時顯示，可計算試樣的彈xing模量、抗拉強度、斷后延伸率等參數。并具有過載保護等功能。

三、主要技術指標

1 zui大試驗力 100kN

2 試驗力分檔 0—100kN   0—50kN   0—20kN    0—10kN

3 試驗力準確度 ±0.5%

4 試驗力分辨率 1N

5 橫梁移動速度 0.01mm/min--500 mm/min

6 試驗空間 500*800mm

7 試驗機尺寸 約1050*750*2100

8 主機重量 1000kg

9 外觀 應符合GB/T2611要求

10 成套xing 符合標準要求

11 保護功能 試驗機有過載保護功能

四、試驗機的工作條件

1．在室溫10℃-35℃范圍內，相對濕度不大于80%；

2．在穩固的基礎或工作臺上，正確安裝；

3．在無震動的環境中；

4．周圍無腐蝕xing介質；

5．電源電壓的波動范圍不應超過額定電壓的±10%；

6．試驗機電源應有可靠接地；頻率的波動不應超過額定頻率的2%；

五、機構介紹

該試驗機由主機、計算機控制系統及附具組成。

1.主機部分

      主機采用雙臂式結構，雙空間試驗。電機及減速機位于主機下部，可完成拉伸、壓縮試驗，其中上空間為拉伸空間，下空間為壓縮空間。電機通過皮帶輪減速系統帶動精密絲杠副旋轉，從而驅動中橫梁上下移動，對試樣進行加載。試驗速度的大小可由安裝在主機下面的電機調速系統控制完成。

2.電氣部分

      電氣部分由調速系統及顯示測量系統組成，本機采用電機及調速系統，通過調速系統控制電機的正、反轉和速度的精度。負荷測量系統由一只高精度的負荷傳感器、測量放大器、A/D轉換器、穩壓電源等組成。位移測量系統由光電編碼器、脈寬整形電路、倍頻電路、計數電路組成?？刂破髦苯硬逶谟嬎銠C插槽內。所有的控制參數及測量結果jun可以在屏幕上實時顯示。

3.附具部分

      該試驗機配備相關附具。

六、安裝與調整

1 試驗機及其工具箱等裝在試驗機包裝箱內，在開箱前應首先檢查外包裝是否完好。在開箱后應先取出技術文件，然后檢查包裝箱內各部件是否完好，并據裝箱單核對是否缺件。

2 把試驗機置于堅固的平臺上或水泥臺上，用水平儀找正，調整四個調整螺釘，使機器處于水平位置。

3 試驗機供電系統為兩相220V。主機必須有接地線。

七、維護與保養

1.絲杠上下兩端軸承內的潤滑脂一般3-5年更換一次。

2.試驗機的絲杠、絲母，每半年加一次潤滑脂。

3.保持試驗機的清潔。

八、常見故障及處理方法

1. 如在測試過程中顯示不正?；蛑袡M梁不移動，則檢查限位是否鎖住，若限位開關鎖住，松開后重新試驗。

2. 若試驗力及位移在試驗過程中不變化，檢查連線及插座是否良好。

3. 試驗過程中如發現異常聲音，立即停機檢查傳動系統。
