200T電液式脈動疲勞試驗系統發往貴陽

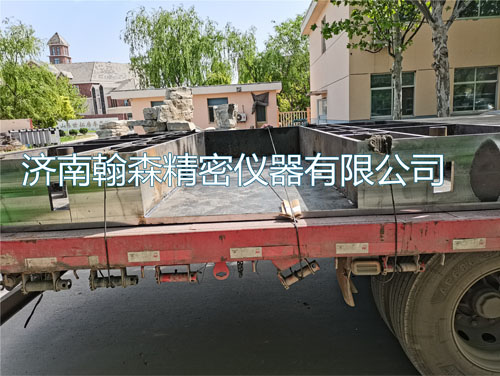

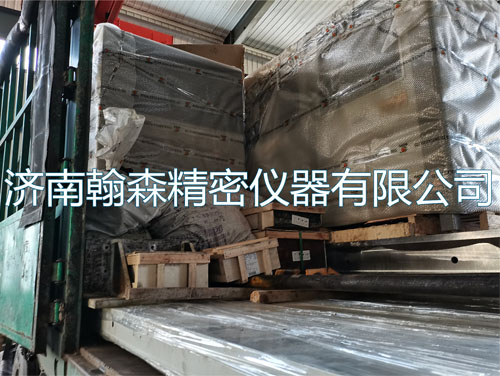

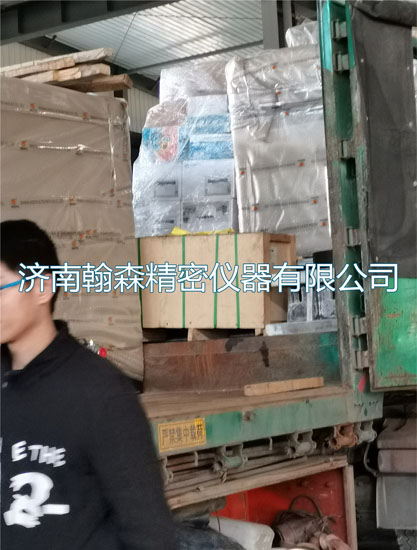

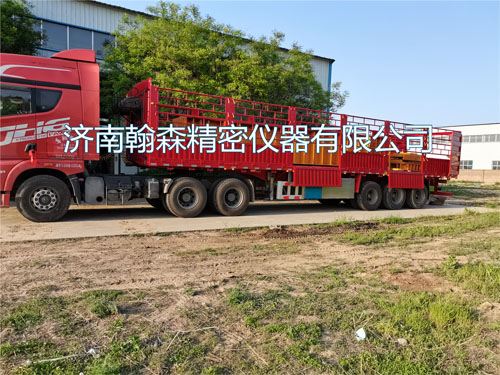

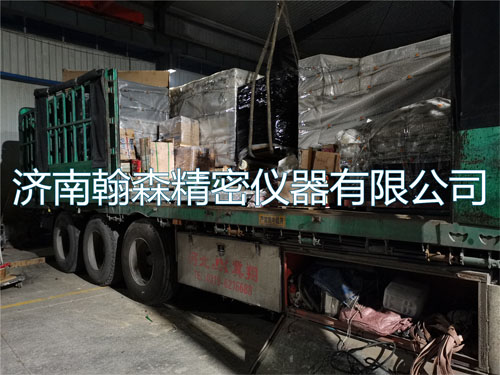

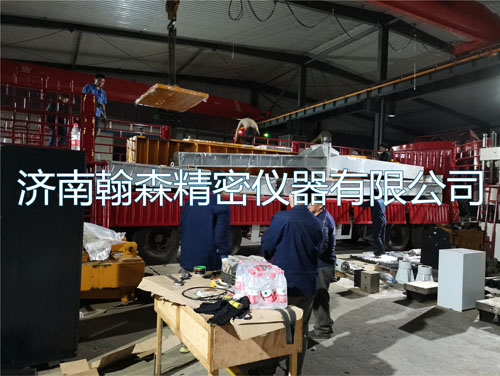

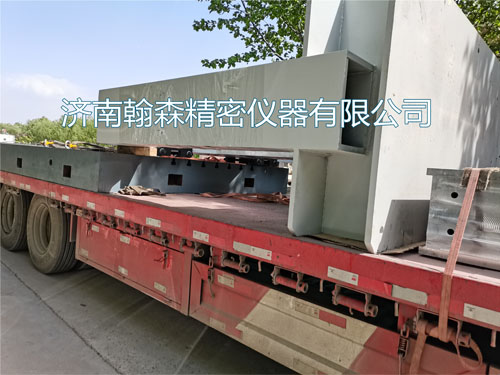

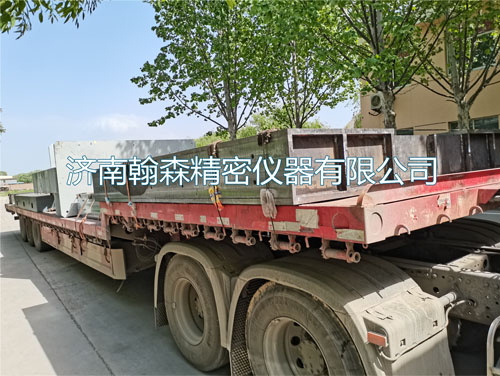

      濟南翰森精密儀器有限公司于05月05日打包裝車200T電液式脈動疲勞試驗系統發往貴州貴陽。

一、產品簡介：

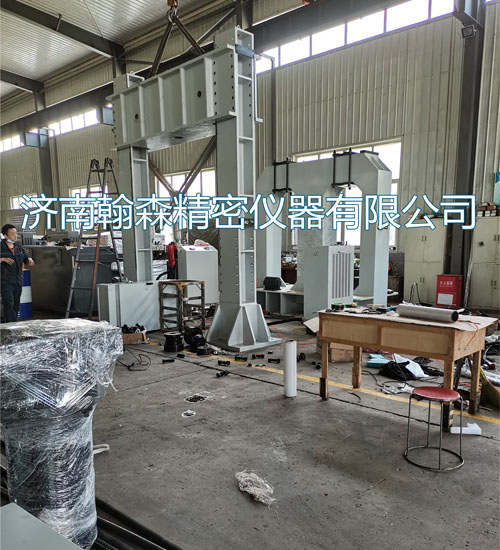

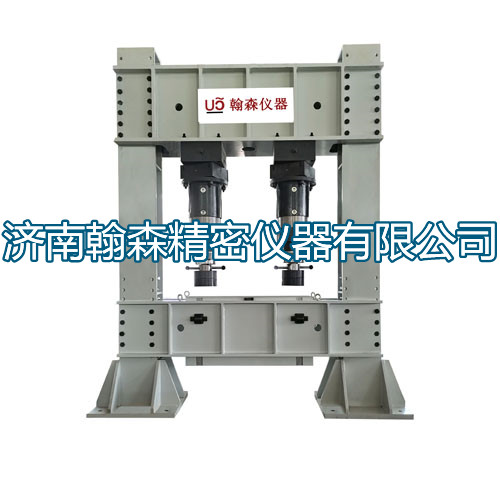

      鋼絞線錨具疲勞試驗系統主要用于對鋼絞線、錨具等零部件進行單向脈動拉伸疲勞試驗。通過更換附具可對各種橋梁、珩架、汽車底盤及前后橋，機車車輛和各種鋼筋混凝土構件等構件、零部件進行單向脈動彎曲疲勞壽命試驗，應用范圍廣泛?？蓾M足以下試驗方法要求：

《GB/T14370-2007預應力筋用錨具、夾具和連接器》；

《GB50152-1992混凝土結構試驗方法標準》；

《GB/T12718-2001礦用高強度圓環連》；

《GB6946-1993鋼絲繩鋁合金壓制接頭》；

《GB/T2611-2007試驗機通用技術要求》；

歐洲標準《EN 13146-4:2002鐵路應用-軌道-扣件系統試驗方法》；

《TB/T2491-1994扣件組裝疲勞試驗方法》；

《TB/T2326-1992預應力混凝土簡支梁彎曲疲勞試驗方法扣件組裝疲勞試驗方法》

《TB/T 3193-2008鐵路工程預應力筋用錨具、夾具和連接器技術條件》；

《TB/T1878-2002預應力混凝土軌枕疲勞試驗方法》；

《TB/T1354-2005鋼軌實物彎曲疲勞試驗方法》；

《TB/T 1632-2004鋼軌焊接》；

《鐵道部客運專線扣件系統專用技術條件》

《JGJ85-2002預應力筋用錨具技術規程》；

《JT／T 329.2-2010 公路橋梁預應力鋼絞線用錨具、連接器試驗方法及檢驗規則》；

二、主要技術指標：

1系統zui大靜態測試力：≥2000kN；

2系統zui大動態測試力：≥2000kN；

3靜態試驗力值準確度：±1%；

4動態試驗力波動度：≤2%Fs；

5系統zui大工作振幅：15mm /1000kN；

6系統zui大工作壓力：19MPa；

7位移測量范圍：0~150mm；

8位移測量精度：無限分辨率重復精度±0.002%FS 示值精度±0.02%FS；

9工作頻率范圍： 2~8Hz；

10脈動液壓站zui大脈動排量：240升/分；

11. 主電機功率：45kW*2；

12 試驗次數測控： 計算機自動計數；zui大容量 108，預置停機，斷電自動存儲；

13 1000kN 疲勞作動器：

13.1高響應低阻尼雙壓單向脈動加載，自潤滑高速直線作動器，安裝高精度直線位移傳感器；

13.2zui大靜態試驗力：≥1000kN； 精度：10％FS 起各點±1％；

13.3zui大動態試驗力：≥1000kN；動態示值波動度：≤±2%FS；

13.4活塞桿zui大行程：≥120mm；

13.5zui大工作振動幅度：（單作動器理論值）15mm/1000kN；

13.6作動器絲杠調整量：0~400mm；

13.7活塞桿行程保護：位移指示可調式限位開關；

13.8zui大工作系統壓力：不小于 19MPa；

14試驗載荷偏離保護：軟件系統自主設定，觸發保護閾值時自動停機功能；

15液壓油：提供滿足設備正常運行的高品質液壓油。

三、工作條件

為了保證您購買的TJB-FTM200電液式脈動疲勞試驗系統能保持在較長時期內正常運轉,請在以下條件下運行：

a．在室溫10—35℃，濕度不大于75%的條件下；

b．穩固的基礎上水平安裝，水平度為0.2/1000；

c．在無震動的環境中；

d．周圍無腐蝕xing介質；

e．在無明顯電磁場干擾的環境中；

f．電源電壓波動范圍不超過額定值的±10%；

g．為了方便試驗操作以及維修，試驗臺周圍應留有一定的空間；

四. 吊運和保管

1  吊運時應注意起吊位置，保持重心線和地面垂直，速度不宜過快，以

保證試驗機不傾斜和松動，避免影響試驗機的精度。

1.1主機開箱后拆除固定橫木等，緩慢將主機抬起，升高到一定高度后將主機緩慢落下至適當?shù)奈恢谩?/span>

1.2 微機系統和控制器應輕拿輕放，注意上下面的方向，以避免線路的松動。

2 產品拆箱前，應保證放在干燥通風、無日曬雨淋的地方。以避免試驗機產生銹蝕并影響試驗機的正常運行和精度。

五. 安裝和調整

試驗機應安裝在符合工作條件下的環境中。

1 按要求接好380V電源和220V微機以及全數字控制器電源線，同時連接

好各部分之間的連接線和地線，全部的電纜線應布置在電纜管內。

2 將油管接好，啟動電機，使油壓處于低壓狀態，觀察電機的旋轉方向，從電極尾部看，電機順時針旋轉，為油泵的正常工作狀態，否則應將380V電源線進行調整。
