20000kN長柱壓力試驗機5.01發往貴州貴陽

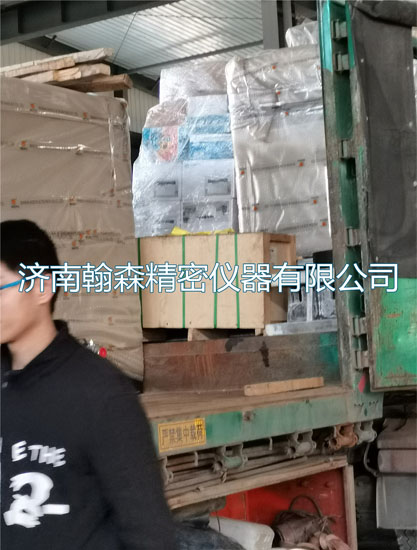

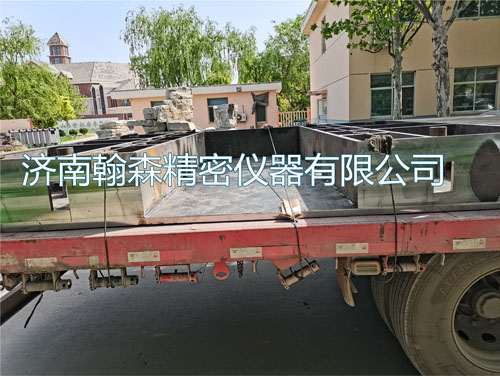

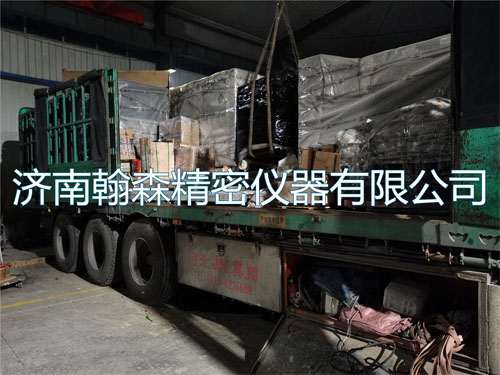

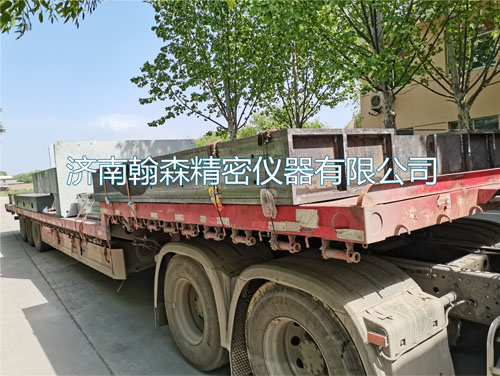

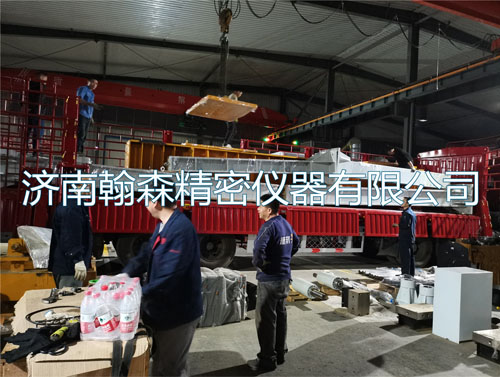

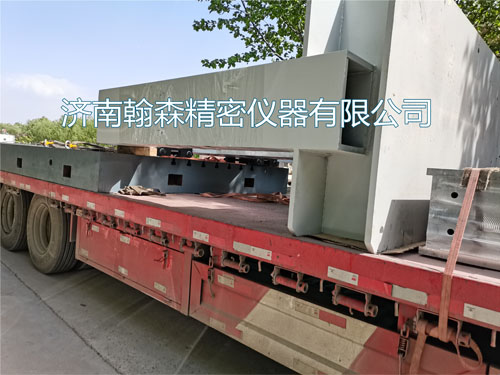

    濟南翰森精密儀器有限公司于05月01日打包裝車20000kN長柱壓力試驗機發往貴州貴陽。

一、產品簡介

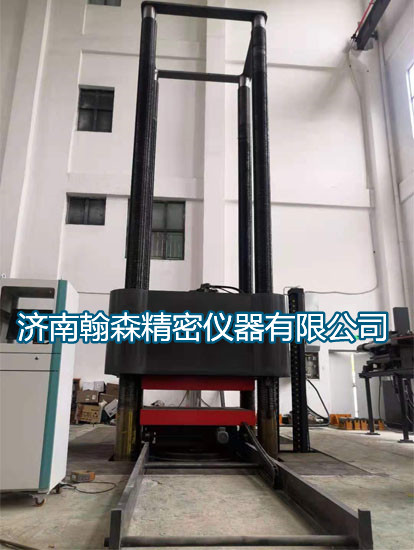

      HST-20000長柱壓力試驗機微機控制長柱壓力試驗機主機垂向油缸采用單出桿柱塞式油缸施加試驗力，加載系統采用微機控制協調多級液壓加載、連續加荷平穩、多級試驗力保持、自動采集并儲存數據、繪制曲線，自動打印試驗報告，計算機適時控制試驗進程、顯示試驗力及試驗曲線、操作簡單可靠，便于操作。采用高精度油壓傳感器測力、比例伺服閥元件，使整機xing能穩定可靠。符合《JT391-2008》的標準要求并符合相關國家標準的要求。

二、主要技術指標

1、試驗機垂向主要技術指標

(1)zui大試驗力：20000kN；

(2)試驗力測量范圍：1%~100%

(3)試驗力示值相對誤差：≤±1%；

(4)測力方式：高精度負荷傳感器測力；

(5)試驗力zui小分辨率：600N；

(6)采用單柱塞缸，活塞行程500mm；

(7)位移測量范圍：0-500mm；

(8)分辨率：優于0.01mm；

(9)活塞上升速度：0～60mm/min（可調）；

(10)位移測量范圍：0-500；

(11)位移測量精度：±0.5%Fs；

(12)▲軸向試驗調整空間：0～5000（可調）；

(13)上下壓板尺寸：1500×1600×180；

(14)等速試驗力控制范圍：0.5kN/s～25kN/s（控制精度1%）；

(15)等速位移控制范圍：0.1mm/min～60mm/min；

(16)控制方式和數據處理：計算機伺服系統及數據（載荷、位移）圖形采集處理等；

(17)負荷保持功能：具有高精度比例伺服閥負荷保持，進行垂向試驗力的多級控制。液壓加載，微機伺服自動控制，壓力傳感器測量，屏幕顯示

(18)立柱中心距：1800mm×1470mm；

(19)橫梁升降z(mì)ui大速度：100mm/min；

(20)試件運輸和定位小車、軌道及附屬裝置1套，軌道長度：≧5m；

(21)標準配件：上下壓盤（1500×1600×180mm）1套；

(22)主機外型尺寸（長×寬×高）：約2400mm×2230mm×10200mm；（地下2500mm）。

2.多功能液壓伺服系統

(1)伺服閥：≧40升/分；（力士樂）

(2)油泵：≧25升/分；（日本不二越）

(3)精密濾油器：過濾精度達到GB/T14039-9315/13級標準；

(4)油箱：要求抗腐蝕xing能、散熱xing能好；

(5)具備遠控開、停油泵以及遠控調壓，數字顯示油壓、油溫等功能

(6)▲系統噪音≦65dB。

（7）總功率：不大于15千瓦

級管理權限設置功能、手動輸入功能，且可根據用戶要求進行免費修改和升級

三、工作條件

a)環境溫度：10～35℃；

b)相對濕度不大于80%；

c)環境無沖擊、無震動；

d)周?chē)鸁o(wú)腐蝕性介質；

e)在穩定的基礎上水平安裝，水平度不大于0.2/1000；

f)電源電壓波動范圍不超過額定電壓的±10%；

g)無明顯電磁場干擾，周?chē)鸁o(wú)腐蝕性介質；

h)供電功率不小于50kW。
