5000kN長柱壓力試驗機

      濟南翰森精密儀器有限公司于04月29日打包裝車5000kN長柱壓力試驗機發往貴州貴陽。

一、產品使用范圍

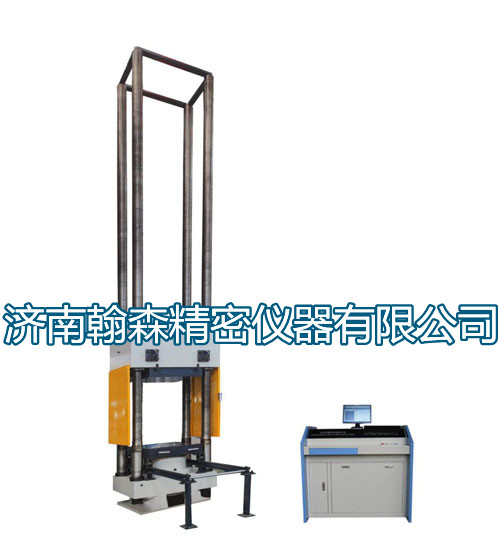

      HST-5000長柱壓力試驗機主要用于試樣抗壓強度試驗和試件的拉伸試驗。同時也用于液壓千斤頂、金屬材料及金屬結構件的抗壓強度試驗。增加彎曲裝置后也可做以上構件的彎曲試驗。本試驗機適用于冶金、建材、航空、航天、大專院校、科研單位等領域，并根據試驗要求繪制時間-試驗力，時間-位移，位移-試驗力曲線并自動處理試驗數據，是交通、建材、冶金、航空、航天、大專院校、科研單位等理想的試驗設備。

      HST-5000長柱壓力試驗機采用油缸上置式、四立柱結構，機架剛度強度高，變形小，試驗空間無級可調，方便不同高度的試驗需求。采用XG自主研發并專有多通道閉環協調加載電液伺服控制系統，微機控制協調多級液壓加載、連續加荷平穩、多級試驗力保持、能自動連續平穩加載、自動保載、自動采集并儲存數據、儲存、繪制曲線，自動打印試驗報告，計算機適時控制試驗進程、顯示試驗力及試驗曲線、操作簡單可靠，便于操作。

二、主要技術參數

（1）zui大試驗壓力：5000kN；

（2）試驗力有效測量范圍：500kN～5000kN；

（3）zui大試驗拉力: 2000kN;

（4）試驗力有效測量范圍：150kN～2000kN；

（5）測力方式：負荷傳感器測力；

（6）試驗力精度：≤±1%；

（7）試驗機底座尺寸：4000×1500mm；

（8）底座表面按300mm×300mm 間距加工M36 的連接用錨栓孔；

（9）試驗機安裝試驗件zui大凈空間：500-4000mm，可無極調整空間；

（10）柱平面軸線尺寸：1150×1200mm；

（11）活塞行程：500mm；

（12）活塞zui大移動速度：50mm/min；

（13）配有拉壓雙向球頭、彎曲支座、壓輥、連接用錨栓；

（14）主機外型尺寸（長×寬×高）：約4000mm×1600mm×5800mm；

（15）應能多通道閉環協調加載伺服控制系統及控制協調多級液壓加載、連續加載平穩、多級試驗力保持、自動保載、自動存儲、顯示試驗力及試驗曲線；

（16）配備試驗力值和位移兩個閉環控制回路，兩種控制模式之間可在平滑切換。

三、常見故障及排除方法

1、插排無法供電

①檢查插排是否打開。

②檢查油源電控柜內的空氣開關是否打開。

③檢查是否向油源電控柜內供電。

2、電源無法打開

①檢查是否向油源電控柜內供電。

②檢查油源電控柜內的空氣開關是否打開。

③檢查控制柜側面的單向空氣開關是否打開；

④檢查是否已經打開軟件；

⑤檢查控制柜和按鈕盒上的“急停”按鈕是否處于鎖定狀態；

3、橫梁無法上升

①電源是否打開，如果電源沒有打開，請打開電源。

②試驗力是否超過5kN，如果試驗力超過5kN，請將試驗力降至0以下再上升橫梁。

③橫梁是否移動到上極限位置，行程開關保護。

④檢查油源控制柜內的橫梁升降電機用熱脹保護器是否動作。

4、橫梁無法下降

①電源是否打開，如果電源沒有打開，請打開電源。

②試驗力是否超過5kN，如果試驗力超過5kN，請將試驗力降至0以下再下降橫梁。

③垂向活塞是否浮起，如果沒有浮起，請將垂向油缸浮起后再上升橫梁。

④橫梁是否移動到下極限位置，行程開關保護。

⑤檢查油源控制柜內的橫梁升降電機用熱脹保護器是否動作。

5、油泵電機無法啟動

①檢查控制柜電源是否打開，若沒打開，請打開電源，若電源無法打開請參考5.1項；

②檢查試驗力是否超過5kN，若超載5kN，請將試驗力降至零，然后再開啟油泵；

③檢查是否油溫超溫保護，若超溫保護，請將溫控表的上觸點移動到溫度范圍以外，打開油泵；此時應停止試驗，直到油溫降至初始設定溫度以下，并將溫控表的上觸點恢復到初始位置；

④檢查液位是否報警，若報警，請向油箱內加注新油。注意：此時最好將油箱內的液壓油全部放出，然后更換新油，更換新油的同時，要將油箱內的液壓油同時更換，并使用沖洗換向閥代替伺服閥將油箱和油缸內的液壓油沖洗至少三遍以上，然后換上伺服閥。

6、無法達到zui大試驗力

①檢查油路系統壓力表，如果試驗過程中指示壓力過低，順時針調節安全溢流閥壓力調節旋鈕，使試驗力達到zui大試驗力。

②調節安全溢流閥后沒有改變，還沒有解決請聯系我公司的售后服務部門，獲得專業的指導意見或安排售后服務人員上門維修。
