保真取芯器智能裝配平臺交付使用得到用戶一致好評

一、產品簡介：

      本實驗及安裝平臺主要用于對多規格保真取芯器的安裝及測試。該機由空心可移動扭轉液壓動力加持部分及空心可移動檢測扭矩被動加持部分、還有八組保真取芯器水平升降平臺，可移動扭轉動力加持部分可實現Y、Z方向的位置對中移動調節功能（垂向可任意調節高度，前后方向可任意位置調節）；加持部分X方向通過伺服電機帶動精密齒輪齒條調節。由工業計算機通過專用編程的控制軟件進行調節，運動速度任意可調，也可以手控盒手動調節。

二、主要性能技術指標:

扭力傳感器：            1500Nm

推拉力：                20kN

結構形式：              臥式機架結構

試驗操作高度：          1450mm

取芯器外徑范圍：        ￠22-￠110

驅動控制方式：          微機控制伺服電機、伺服液壓控制

試驗類型：              常溫扭轉、推、拉

過載保護：              1.03％過載保護(無變形、無機械損傷)

扭力示值準確度：        優于示值的±1%

分辨率：                500000碼，且全程分辨率不變

扭力值測力范圍：        2%～100%F·S（全程不分檔）

試驗速度范圍：          0-5轉/分鐘滿負荷無極調速

中心平行對中精度：      優于0.1 mm

液壓恒壓站：            4-20兆帕

留視覺接口：            配日本基恩士    精度1/2000

旋轉加持部分前后調節范圍(Y向)：          0±50mm

旋轉加持部分上下調節范圍(Z向)：          0±40mm

成品庫：                3條

主機zui大外形尺寸：      約11×1.3×2.3m（長×寬×高）

三、工作條件:

3.1室溫10~35○C范圍內；

3.2相對濕度不大于80%；

3.3周圍無震動，無腐蝕xing介質和無較強電磁場干擾的環境中；

3.4電源電壓的波動范圍不應超過額定電壓的±10%，頻率的波動范圍不應超過額定頻率的2%，三相電壓的不平衡電壓不應超過10V；

3.5在穩固的基礎上正確安裝， 水平度不超過0.1/1000.

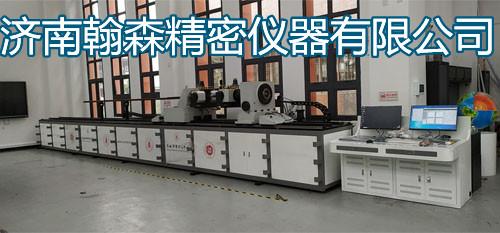

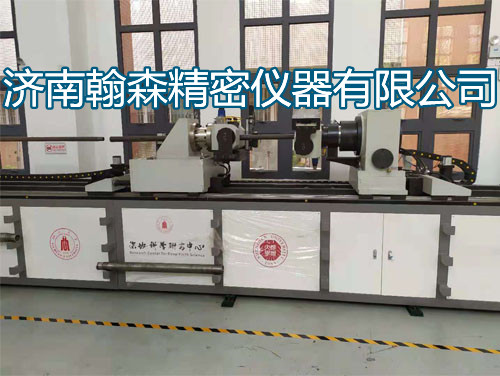

四川保真取芯器智能裝配平臺已交付使用，得到用戶單位一致認可，如圖所示：
