江蘇南通真三軸高頻振動破巖試驗裝置交付使用

      ZP-100真三軸高頻振動破巖試驗裝置應用于模擬鉆井的動、靜態力學xing能試驗，包括拉伸、壓縮、扭轉、沖擊低周和高周疲勞等試驗。配置圍壓高溫箱可進行高溫力學試驗。

      ZP-100真三軸高頻振動破巖試驗裝置的研制、在開發過程中博采guoji著名電液伺服動態試驗機公司的開發制造經驗，采用“單元化、模塊化、標準化”開發理念，吸取guojixianjin電液伺服動態試驗機技術，結合國內用戶的實際使用狀況設計而成。電液伺服動態試驗機的關鍵配套元件選用guoji、國內同類產品的著名品牌產品。大大提高了系統的穩定xing和可靠xing，系統的關鍵單元和元件jun采用當今guojixianjin技術制造，整個試驗系統的整體xing能與guoji著名動態試驗機公司產品技術水平相當。該系列產品具有使用方便，控制精度高，可靠xing好等特點。

主要功能特點及結構原理

      ZP-100真三軸高頻振動破巖試驗裝置主要由一臺主機（上置輔助油缸、100kN伺服直線作動器、動態扭轉液壓缸、空間調整升降缸、液壓夾緊缸、轉接分油機構、壓力及方向調整機構、液壓驅動模塊、磁致伸縮位移傳感器、LVDT位移傳感器、全進口測力傳感器）恒壓伺服泵站（流量90L/min、系統壓力21MPa）、水冷機、全進口伺服閥、全數字雙通道伺服控制器、計算機、打印機、相關試驗軟件、其它必要的附件等組成。

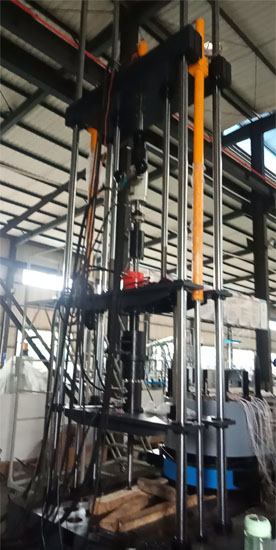

江蘇南通真三軸高頻振動破巖試驗裝置已交付使用，得到用戶單位一致認可，如圖視頻所示：
