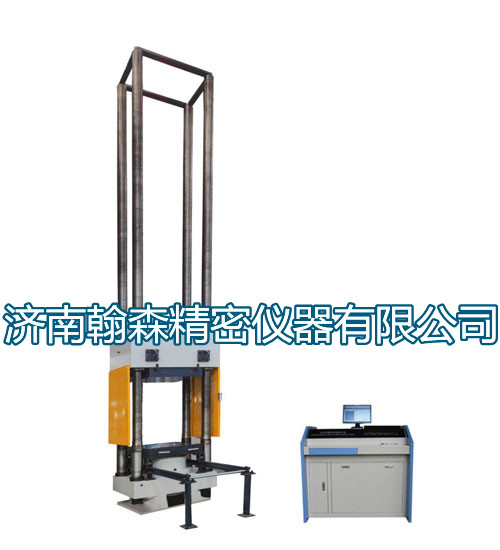

HST-5000長柱壓力試驗機

一、產品使用范圍

      HST-5000長柱壓力試驗機主要用于試樣抗壓強度試驗和試件的拉伸試驗。同時也用于液壓千斤頂、金屬材料及金屬結構件的抗壓強度試驗。增加彎曲裝置后也可做以上構件的彎曲試驗。本試驗機適用于冶金、建材、航空、航天、大專院校、科研單位等領域，并根據試驗要求繪制時間-試驗力，時間-位移，位移-試驗力曲線并自動處理試驗數據，是交通、建材、冶金、航空、航天、大專院校、科研單位等理想的試驗設備。

二、產品簡介

      HST-5000長柱壓力試驗機采用油缸上置式、四立柱結構，機架剛度強度高，變形小，試驗空間無級可調，方便不同高度的試驗需求。采用XG自主研發并專有多通道閉環協調加載電液伺服控制系統，微機控制協調多級液壓加載、連續加荷平穩、多級試驗力保持、能自動連續平穩加載、自動保載、自動采集并儲存數據、儲存、繪制曲線，自動打印試驗報告，計算機適時控制試驗進程、顯示試驗力及試驗曲線、操作簡單可靠，便于操作。

三、主要技術參數

（1）zui大試驗壓力：5000kN；

（2）試驗力有效測量范圍：500kN～5000kN；

（3）zui大試驗拉力: 2000kN;

（4）試驗力有效測量范圍：150kN～2000kN；

（5）測力方式：負荷傳感器測力；

（6）試驗力精度：≤±1%；

（7）試驗機底座尺寸：4000×1500mm；

（8）底座表面按300mm×300mm 間距加工M36 的連接用錨栓孔；

（9）試驗機安裝試驗件zui大凈空間：500-4000mm，可無極調整空間；

（10）柱平面軸線尺寸：1150×1200mm；

（11）活塞行程：500mm；

（12）活塞zui大移動速度：50mm/min；

（13）配有拉壓雙向球頭、彎曲支座、壓輥、連接用錨栓；

（14）主機外型尺寸（長×寬×高）：約4000mm×1600mm×5800mm；

（15）應能多通道閉環協調加載伺服控制系統及控制協調多級液壓加載、連續加載平穩、多級試驗力保持、自動保載、自動存儲、顯示試驗力及試驗曲線；

（16）配備試驗力值和位移兩個閉環控制回路，兩種控制模式之間可在平滑切換。
