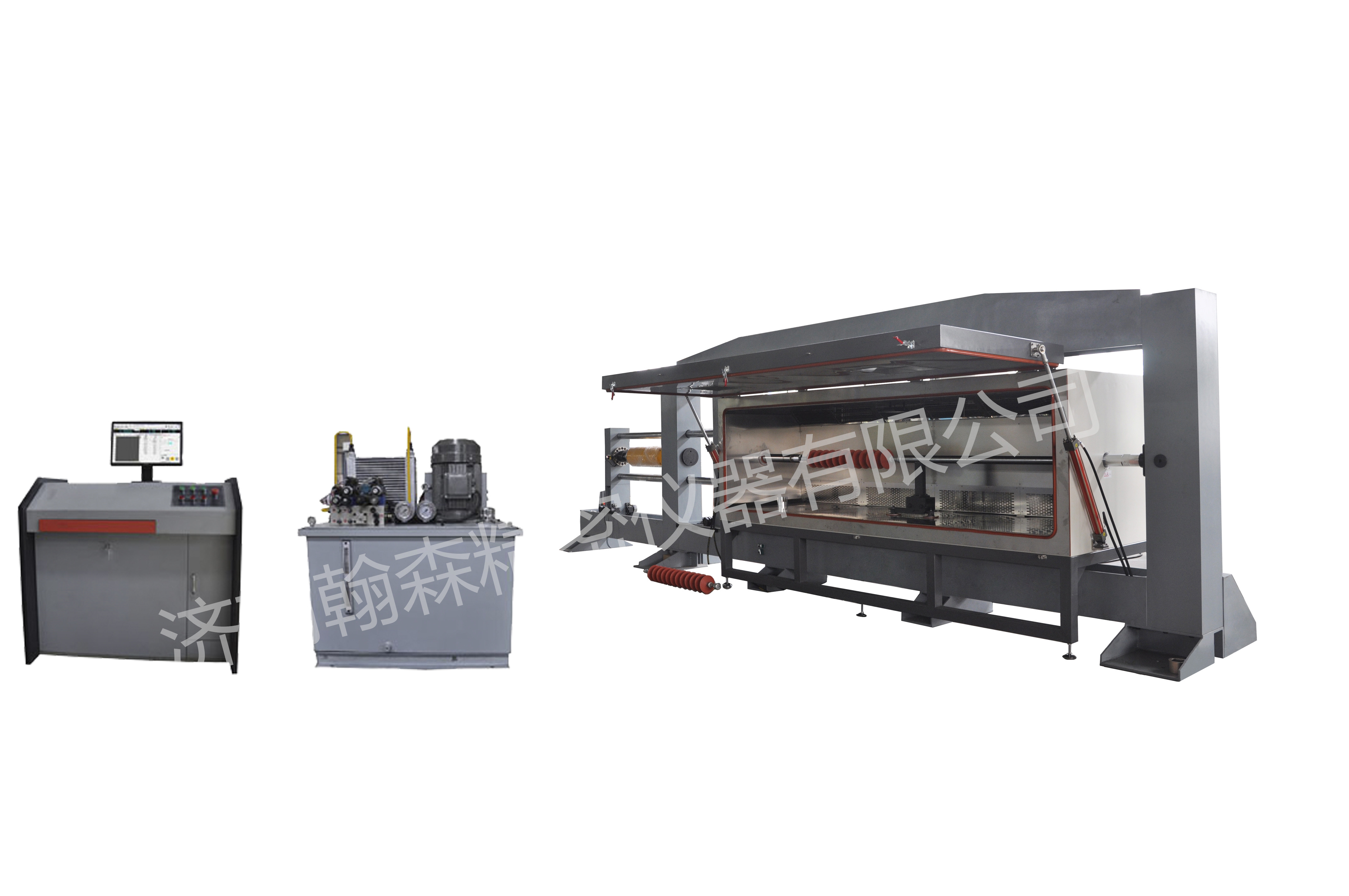

微機控制絕緣子熱機循環試驗機

一、產品簡介

絕緣子熱機循環試驗機（立式）屬于一種在指定溫度條件下的力學抗拉性能試驗機；用以模擬在極端(高溫、低溫 )溫度下,檢測絕緣子(或其他試驗物品)的額定抗拉強度,高低溫疲勞強度,低溫脆性綜合性能；適用于各種(包括野外)輸電線路用絕緣子(或其他試驗品)。

隨著電力系統大跨距，超高壓線路愈來愈多。對絕緣子（瓷、玻璃、合成）產品機械和電氣性能的質量要求和產品穩定性要求也愈來愈高，為了保證試驗方法準確可靠。在產品檢驗中，設備實現自動化、程序化更為重要。

本機也可用于各種金屬材料、鋼索、鏈條、吊裝帶等較長試樣的拉伸、廣泛用金屬制品、建筑結構、船艦、軍工等領域。

二、適用標準

1. GBT 1001.1-2003 標稱電壓高于1000V的架空線路絕緣子第1部分 《交流系統用瓷或玻璃絕緣子元件——定義、試驗方法和判定準則》

2. GBT 22708-2008 《絕緣子串元件的熱機和機械性能試驗》

三、產品參數：

1、zui大試驗力：600kN

2、測力范圍：2%～100%FS

3、試驗力準確度：±1%

4、夾具連接凈空尺寸（不含活塞行程）：200—3200mm

5、活塞行程：600mm；移動速度不小于120mm/min

6、測力方式：負荷傳感器測力

7、控制試驗方式： 計算機自動控制試驗過程，計算機屏幕顯示試驗力及試驗曲線，按試驗方法的要求自動處理試驗數據。試驗中每個試驗力都可以進行保持控制，而不是個別試驗力，控制時間不小于150小時。要求至少可以出以下試驗曲線：試驗力-時間/應力-時間/溫度-時間/位移-時間/試驗力-位移

四、結構配置

采用液壓油缸為動力源,高低溫箱為可控溫度環境,其構造保證在預設溫度環境條件下進行拉伸加載運動,結合電腦信息處理系統,傳感檢測系統。

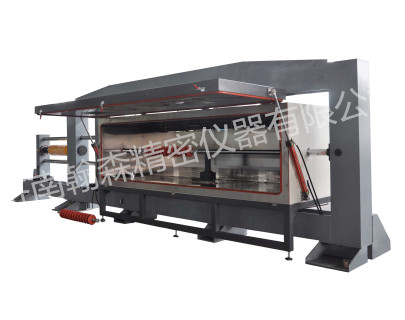

1、試驗機主機：

1.1單出桿雙作用雙缸低摩擦活塞缸

采用進口密封件密封，密封可靠、使用平穩，確保了液壓缸的使用壽命。

1.2油缸座

采用鋼板焊接結構，外形美觀大方，使用可靠。

1.3前后銷軸拉頭

1.4主機框架

微機控制絕緣子熱機循環試驗機采用我公司成熟的試驗機技術，采用立式鋼板及型材焊接結構。

1.5安全保護裝置

當負荷超過zui大試驗力的2%-5%時，自動停止試驗。

1.6夾具的通用聯接裝置應由制造廠家提供，負荷受力工裝尺寸應能按不同品種絕緣子的串聯尺寸任意調節。買方提供聯接夾具尺寸要求。

2. 高低溫環境試驗箱部分

2.1技術參數：

1、型      號：GDW-070型

2、工作室尺寸：3200×900×900mm   （深×寬×高）

3、外 箱 尺寸：3900×1500×1300（D×W×H）（mm）

4、溫度  范圍：-60℃～+100℃

5、溫度均勻度：≤±2℃ 波 動 度：≤±0.5℃

6、降 溫 速率：≥0.7～1.5℃ /分鐘

7、升 溫 速率：≥2～3 ℃ /分鐘

8、電 源 電壓：AC380V ±5%   50HZ   三相四線 + 接地

9、總  功  率：19.85 K W

2.2環境箱體結構：

該設備主要由箱體、制冷系統、加熱系統、空氣循環系統和控制系統組成。外箱體采用數控機床加工成型，造型美觀大方、新穎并采用空氣彈簧支承開啟箱門，操作簡便。

1、內箱材料：箱體內膽采用1mm厚進口高級SUS304不銹鋼板。

2、外殼材質：采用1.2mm厚寶鋼優質A3碳素鋼板,經過磷化靜電噴塑處理，增加了外觀質感和潔凈度。

3、保溫材質：高密度玻璃纖維棉，保溫厚度為大于120mm，使室內溫度不會傳導到設備外部，確保實驗室內平衡穩定的溫度。

4、溫度傳感器: 鉑金電阻.PT100Ω/MV 。

5、加熱器：全獨立系統，不銹鋼鎳鉻板型電加熱器（過沖?。?/span>

6、門框隔熱: 雙層耐高低溫老化硅橡膠門密封條 。

7、標準配置: 附照明玻璃視窗2套、、測試引孔兩個，按技術要求制作。

8、觀察窗：設有防凝露帶導電膜中空玻璃觀察窗。

9、工作室照明：通過視窗照明裝置，方便觀察試驗室內的試驗情況。

10、設有獨立限溫報警系統，超過限制溫度即自動中斷，保證實驗安全運行不發生意外。

2.3送風循環系統：

1、采用多翼式送風機強力送風循環，避免任何死角，可使測試區域內溫度分布均勻。風路循環出風回風設計，風壓、風速均符合測試標準，并可使開門瞬間溫度回穩時間快。升溫、降溫、系統完全獨立可提高效率，降低測試成本，增長壽命，減低故障率。

2.4溫度控制儀：

采用韓國高精度溫度控制儀，人性化設計的操作方法，易學易用，測量精確、穩定。

1、溫控儀規格： 日本“優易控”觸摸屏智能型控制器，人機對話式界面，PID

自整定及模糊控制， 并帶計算機通訊接口，可進行遠程控制

精 度：0.1℃

解析度：0.1℃

2、測溫體：PT100測試傳感器

3、控制方法：升溫、降溫獨立，獨特的熱平衡調溫方式。

2.5安全保護裝置

電源超載、短路保護、欠相、缺相保護。接地保護。超溫保護。壓縮機高低過壓、過流、過載保護?？焖贌o熔絲開關。為保護設備，所有報警均會自動切斷電源，并發出聲訊提示。

五、微機控制絕緣子熱機循環試驗機試驗要求和程序：

1、試驗要求

1.1絕緣子試品將在該設備上同時經受4次24h的冷熱溫度循環和機械拉伸負荷循環聯合試驗。根據用戶要求，也可以調整為4次以上的循環聯合試驗。

1.2每次溫度循環應包括一個冷卻到-45℃ 和加熱到+40℃的過程。根據用戶要求和絕緣子品種，也可在上述范圍內任選負溫到正溫的溫度循環區間。

1.3每次拉伸負荷循環應包括一個施加并保持規定拉伸負荷和卸除規定拉伸負荷的過程。根據絕緣子品種和用戶要求，能在24 kN ~400 kN之間任意選擇，并能通過調節自動施加拉伸負荷。

2、試驗程序

2.1在每次冷熱循環開始前的室溫下，施加規定的拉伸負荷；與每次冷熱循環高溫階段結束時卸除拉伸負荷，然后立即重新加上拉伸負荷。zui后一次拉伸循環完成后， 在室溫下卸除拉伸負荷。

2.2冷熱循環的次序是先冷卻，后加熱。升溫和降溫速度可調節。其冷卻或加熱速度控制的原則是：zui高和zui低溫度至少各連續保持4h。
