電力金具臥式拉力試驗機

電力金具臥式拉力試驗機采用臥式結構，兩種機型可供選擇，一種電子式臥式拉力試驗機，一種是液壓式臥式拉力試驗機。兩種機型均可滿足電力零件、電力金具拉伸性能試驗，還可完成其他產品的拉伸力學試驗，也可以更改試驗拉伸附具后檢測鋼絲繩拉力試驗，電線電纜拉力試驗，吊裝帶拉力試驗，錨桿錨鏈拉力試驗，鋼芯鋁絞線拉力試驗，三環鏈拉力試驗等。

本產品的選擇根據不同的測試需求定制，根據所測試產品試樣的ji限拉力、強度、試樣的尺寸等相關的技術要求來定制產品的大小長度。

根據GB/T5075-2001guo家標準《電力金具名詞術語》定義：電力金具，是連接和組合電力系統中的各類裝置，起到傳遞機械負荷、電氣負荷及某種防護作用的金屬附件。

送電線廣泛使用的鐵制或鋁制金屬附件，統稱為金具。金具種類繁多，用途各異，例如，安裝導線用的各種線夾，組成絕緣子串的各種掛環，連接導線的各種壓接管、補修管，分裂導線上的各種類型的間隔棒等，此外還有桿塔用的各類拉線金具，以及用作保護導線的大小有關，須互相配合。

大部分金具在運行中需要承受較大的拉力，有的還要同時保證電氣方面接觸良好，它關系著導線或桿塔的安全，即使一只損壞，也可能造成線路故障。因此，金具的質量、正確使用和安裝，對線路的安全送電有一定影響。

三、電力金具臥式拉力試驗機產品特點：

電力金具臥式拉力試驗機采用電機經皮帶帶動精密絲桿副傳動，特別設計的同步齒形帶減速系統和精密滾珠絲杠副帶動試驗機的移動橫梁運動，實現了無間隙傳動。結合國外xian進控制技術、精美的外觀設計、高效率的傳動系統構成高性能主機，控制系統采用shi界流行的高速PCI2.2標準并行總線設計，采用美國BB公司放大器，AD公司的高速模數轉換器及CPLD構成數據采集系統高精度負荷傳感器構成測量系統。軟件采用世界比較流行的C.NET高級語言編寫升級簡單快捷。

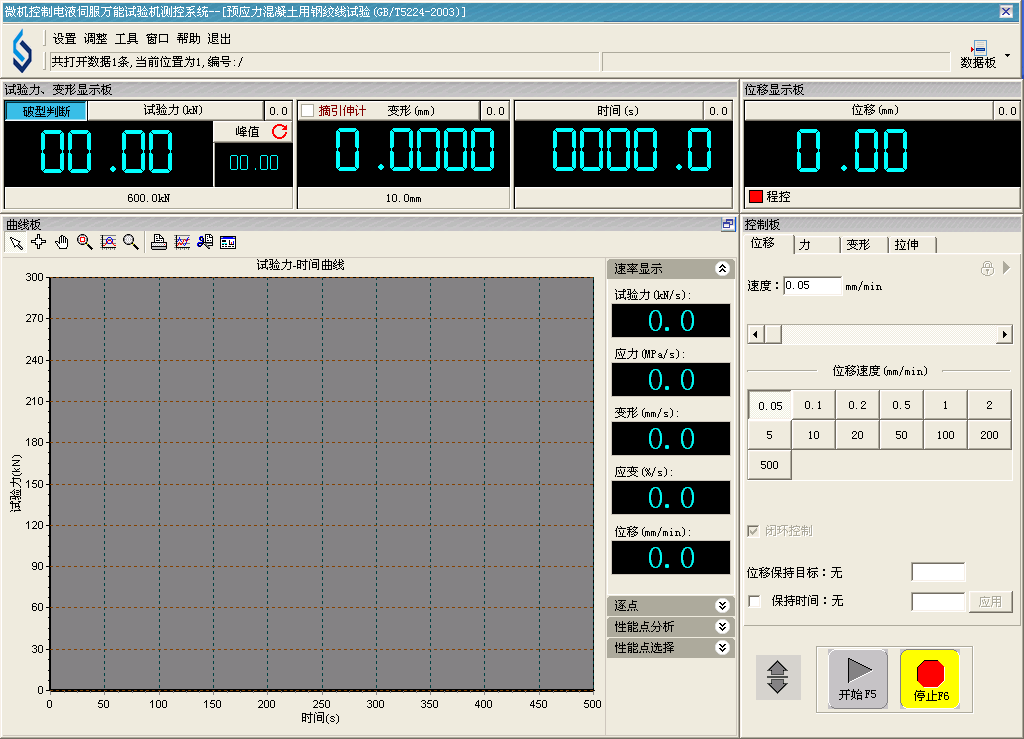

試驗機專業軟件可實現屈服強度(Fe)、抗拉強度(Rm)等數據和指標，計算機控制系統對試驗過程的控制和數據處理符合相應金屬材料與非金屬材料guo家標準的要求、試驗報告多樣化如WORD、EXECEL等方式。

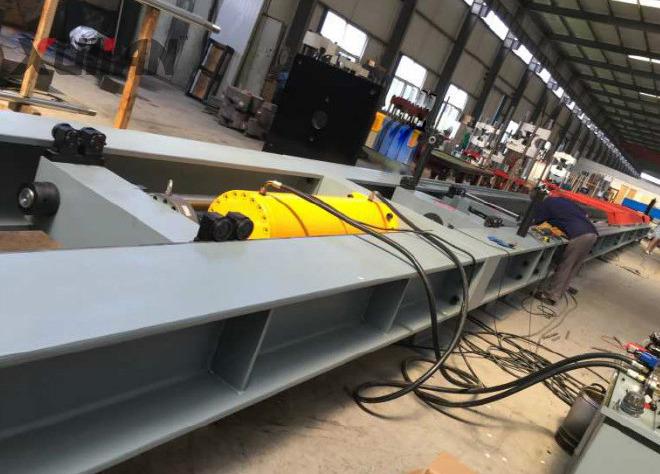

電力金具臥式拉力試驗機該試驗機采用機架整體鋼板焊接框架結構，單出桿雙作用活塞缸通過移動橫梁拉桿及前拉頭組成的反向架施加試驗力，通過銷軸方式聯接試樣，高精度負荷傳感器測力，根據試樣規格長度可有級調整后拉頭拉伸空間，后拉頭采用電動減速調整，手動插銷固定于兩側框架(也可定制自動插銷方式)，計算機屏幕顯示試驗力及試驗曲線，按試驗方法的要求自動處理試驗數據。

四、電力金具的分類：

1、按作用及結構可分為懸垂線夾、耐張線夾、UT線夾、連接金具、接續金具、保護金具、設備線夾、T型線夾、母線金具、拉線金具等類別；按用途可用為線路金具和變電金具。

2、按電力金具產品單元劃分為可鍛鑄鐵類、鍛壓類、鋁銅鋁類和鑄鐵類，共四個單元。

3、還可分為國標與非國標

4、按金具的主要性能和用途，金具大致可分為以下幾類

1)、懸吊金具，又稱支持金具或懸垂線夾。這種金具主要用來懸掛導線絕緣 子串上（多用于直線桿塔）及懸掛跳線于絕緣子串上。

2)、錨固金具，又稱緊固金具或耐線線夾。這種金具主要用來緊固導線的終端，使其固定在耐線絕緣子串上，也用于避雷線終端的固定及拉線的錨固。錨固金具承擔導線、避雷線的全部張力，有的錨固金具變作為導電體

3)、連接金具，又稱掛線零件。這種金具用于絕緣子連接成串及金具與金具的連接。它承受機械載荷。

4)、接續金具。這種金具專用于接續各種裸導線、避雷線。接續承擔與導線相同的電氣負荷，大部分接續金具承擔導線或避雷線的全部張力。

5)、防護金具。這種金具用于保護導線、絕緣子等，如保護絕緣子用的均壓環，防止絕緣子串上拔用的重錘及防止導線振動用的防振錘、護線條等

6)、接觸金具。這種金具用于硬母線、軟母線與電氣設備的出線端子相連接，導線的T接及不承力的并線連接等，這些連接處是電氣接觸。因此，要求接觸金具的較高的導電性能和接觸穩定性。

7)、固定金具，亦稱電廠金具或大電流母線金具。這種金具用于配電裝置中的各種硬母線或軟母線與支柱絕緣子的固定、連接等，大部分固定金具不作為導電體，僅起固定、支持和懸吊的作用。但由于這些金具是用于大電流，故所有元件均應無磁滯損失。
