氣動夾具電子萬能試驗機

一、外觀

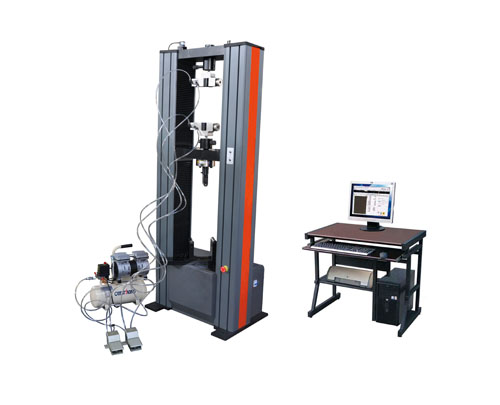

      該試驗機主體結構為雙絲杠門式結構，雙空間試驗，其中上空間為拉伸空間，下空間為壓縮空間，進行試驗力校準時應將標準測力計放在工作臺上。主機的左側為計算機控制顯示部分。整機結構大方，操作方便。具體如下圖所示

（請以實物為準）

二、概述

本試驗機采用電機及調速系統一體化結構驅動皮帶輪減速系統，經減速后帶動精密絲杠副進行加載。電氣部分包括負荷測量系統和位移測量系統組成。所有的控制參數及測量結果均可以在計算機屏幕上實時顯示，可計算試樣的彈xing模量、抗拉強度、斷后延伸率等參數。并具有過載保護等功能。

三、主要技術指標

四、試驗機的工作條件

1． 在室溫10℃-35℃范圍內，相對濕度不大于80%；

2． 在穩固的基礎或工作臺上，正確安裝；

3． 在無震動的環境中；

4． 周圍無腐蝕性介質；

5． 電源電壓的波動范圍不應超過額定電壓的±10%；

6． 試驗機電源應有可靠接地；頻率的波動不應超過額定頻率的2%；

五、機構介紹

該試驗機由主機、計算機控制系統及附具組成，具體見外觀圖。

1.主機部分

主機采用雙臂式結構，雙空間試驗。電機及減速機位于主機下部，可完成拉伸、壓縮試驗，其中上空間為拉伸空 間，下空間為壓縮空間。電機通過皮帶輪減速系統帶動精密絲杠副旋轉，從而驅動中橫梁上下移動，對試樣進行加載。試驗速度的大小可由安裝在主機下面的電機調速系統控制完成。

2.電氣部分

電氣部分由調速系統及顯示測量系統組成，本機采用電機及調速系統，通過調速系統控制電機的正、反轉和速度 的精 度。負荷測量系統由一只高精度的負荷傳感器、測量放大器、A/D轉換器、穩壓電源等組成。位移測量系統由光電編碼器、脈寬整形電路、倍頻電路、計數電路組成?？刂破髦苯硬逶谟?jì)算機插槽內。所有的控制參數及測量結果jun可以在屏幕上實時顯示。

3.附具部分

該試驗機配備相關附具。
