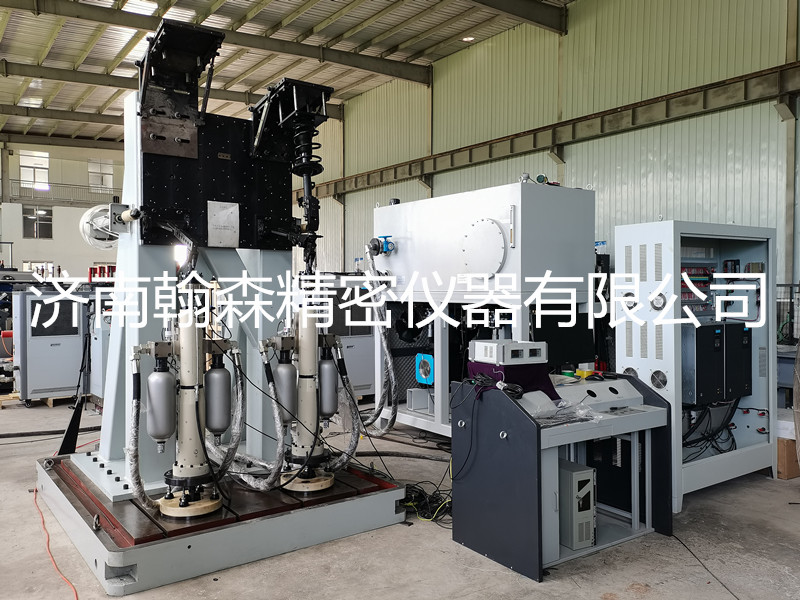

SDJ-25減振器總成耐久疲勞試驗臺

一、產品簡介

SDJ-25減振器總成耐久疲勞試驗臺，采用液壓伺服技術，對減振器總成進行疲勞測試及部分性能測試的試驗系統；試驗臺既可以做減振器大總成疲勞耐久試驗，又可以大總成各種性能試驗；可以模擬減振器在實車上的實際工況。

SDJ-25減振器總成耐久疲勞試驗臺該系統的控制器采用的是全數字控制器，主機采用低阻尼、高響應的伺服作動器。系統采用電液伺服閉環控制原理，它具有響應速度快、控制精度高、頻帶寬、試驗波形種類多等特點。由計算機參與控制，其操作簡單、可靠性高，是一種高性能的電液伺服系統。

SDJ-25減振器總成耐久疲勞試驗臺該機可實現負荷、位移、變形三種閉環控制?？刂葡到y(tǒng)可自動進行數據采集、處理、顯示、打印數據和試驗結果，具有報警和極限保護功能。

該機具有應用范圍廣、控制精度高、適應性強、試驗方法靈活、頻率范圍廣、可以完成復雜條件下的試驗等特點。

二、試驗臺的主要技術參數及功能要求

1) 負荷：25kN；精度： ±0.5% F.S。

2) 靜負荷：±25kN；動負荷：±20kN；

3) 作動器行程： 300mm,（±150mm）

4) 位移精度： ±0.5% F.S。

5) 頻率范圍： 0.01～20Hz。

6) 活塞速度： 0.01～2 米/秒(無級可調)。

7) 疊加運動方式：上端固定，下端進行上下的疊加運動。

8) 函數發生器波形：正弦波、三角波、方波、斜波、梯形波、組合波等

9) 控制方式：位移控制、力值控制、自定義控制（不同位移和波形的組合）。

10) 所進行試驗：

（1）位移控制耐久程序

用于常規減振器大總成以及本體的耐久考核；程序可設置試驗位移、試驗速度、試驗波形、或者試驗頻率來對樣件進行控制，控制界面顯示實時的力值，位移、以及頻率試驗曲線。

要求在控制過程中精準切換，無異響抖動，其試驗曲線光滑無突變等異常情況出現。

（2）力值控制耐久程序

用于檢測各類結構件以及焊接件的強度試驗考核，程序可設置試驗力值、試驗頻率、試驗波形和試驗次數來對樣件進行控制，制界面顯示實時的力值，位移、以及頻率試驗曲線?？刂七^程中精準切換，無異響抖動，其試驗曲線光滑無突變等異常情況出現。

（3）性能試驗程序

用于檢測減振器示功試驗、速度特性、摩擦力、乳化試驗，控制原理和輸出結果應符合減振器行業標準：QC/T 491-2018?？刂七^程中精準切換，無異響抖動，其試驗曲線光滑無突變等異常情況出現。

（4）自定義耐久控制程序

用于檢測各種極限工況以及非標試驗；要求耐久試驗可分段編輯，分段編輯后按編輯流程進行耐久循環試驗。分段編輯的內容應包括：試驗位移、試驗力值、試驗波形、試驗次數；通過以上的編輯組合循環來達到試驗?zāi)康?。控制過程中精準切換，無異響抖動，其試驗曲線光滑無突變等異常情況出現。

（5）雙動耐久試驗程序

? 原理：模擬減振器本體在進行雙動試驗時的試驗工況。

? 安裝方式；減振器上端固定，下端進行上下運動（正弦波疊加）。

? 程序模擬減振器雙動耐久試驗，將雙動耐久波形，用疊加的方式進行復現，從用單動的方式實現雙動的耐久效果。

? 試驗參數設置：上端位移、上端頻率、下端位移、下端頻率；以上參數由設備進行計算并進行波形疊加。
